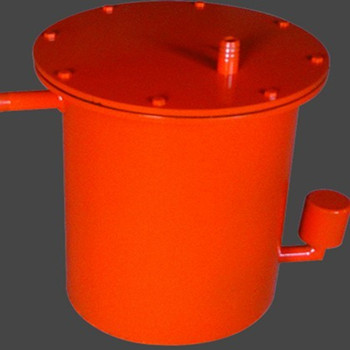

点击图片查看原图
一、气阀式放水器产品简介
负压气阀式自动放水器的型号为CWG-FY3，C指瓦斯抽放（采）中抽放（采）的简称；W瓦斯管道中瓦斯的简称；G指瓦斯抽放管路中管路的简称；FY是负压的简称，FY-3是负压自动放水器的升级产品（即为气阀式的），所以CWG-FY3的意思为瓦斯抽放（采）管路所用升级型负压自动放水器，负压自动放水器是煤矿瓦斯抽放系统不可缺少的自动放水装置，负压气阀式自动放水器适用于瓦斯抽放和利用系统的主管、干管、支管的自动放水。是替代现有负压放水器的升级换代产品。
二、气阀式放水器产品优点
针对目前国内负压放水器存在的问题，为有效解决影响放水器排水的“顽症”，我厂坚持自主研制，推陈出新，充分应用浮力、磁力、流体力学原理，研制出气阀式负压自动放水器。相对其它负压自动放水器。
三、气阀式放水器的特点
负压气阀式负压自动放水器，气阀式放水器具有排水快，性能稳定，结构简单，故障率极低，无需电源，因用精密气阀（每个气阀使用率达1000万次以上）控制原理，故有效放水次数高等优点，能有效的保障管路系统的畅通无阻，充分提高抽采效率，以保证煤矿的安全生产。该产品的各项技术参数均处于目前国内同行业领先水平。
四、气阀式放水器技术参数
适用负压范围：0～-0.09Mpa
自动放水速度：7L／min（间歇放水）
外形尺寸（长×宽×高）： 415*330*370 mm
重 量： 约30kg
五、气阀式放水器产品结构及工作原理
本实用及新型的负压自动放水器，包括积水桶、单向进水阀、单向放水阀，控制阀（如图所示），其特征在于：在积水桶内的上部定位连接有一控制阀，控制阀的正压平衡口通过与积水桶外的大气相通；控制阀的负压平衡口直接与积水桶内的负气压连接，控制阀阀芯的下端吊挂有一浮子，通过水位的上升带动浮子连接控制阀完成集、放水工作。具有以下优点；采用气阀式连接设计，安装，拆卸，维修简便；不容易受到意外情况的影响，使控制准确可靠；可以很方便地与煤矿抽采瓦斯管路或其它负压气体管路联通，使管路中的积水顺利排出。
