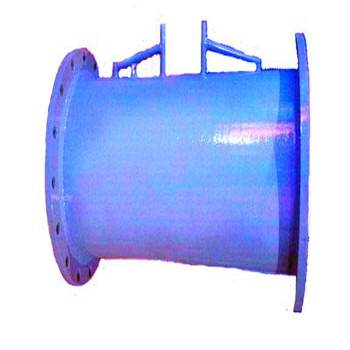

点击图片查看原图
一、V型锥流量计产品特点、用途和适用范围
是以一个同轴安装在测量管内的尖圆锥体为节流件的新型差压式流量测量装置。它是一种新型的高精度差压式流量计，具有经典文丘里管、环形孔板和V型锥流量计的优点，压力损失小、流出系数的稳定性好、要求的前、后直管段长度短。V型锥流量计不但继承了传统差压式流量计稳定性好、通用性强的优点，其独特的锥形节流的物理结构避免了传统差压流量计的局限性。可用于冶金、石化、化工、天然气输送、电力等行业的各种液体、气体、蒸汽的流量测量。
二、V锥形流量计具有以下性能特点
1、直管段要求低；V型锥流量计采用独特的中心流线型结构和翼形支撑件的整流作用，巧妙地解决了长直管段整流的问题，它能够重塑流速曲线，在紧靠锥体上游和下游区域内（前0.5～2D、后0～1D），将流速不规则的流体直接整流成接近理想流体，可充分满足伯努利定理的要求，获得很高的测量精度和重复性。
2、精度高，重复性好。其独特的锥形结构，使得流体在经过节流件时，流通面积是逐渐变化到z小，而不是突然收缩，因此只产生高频低幅的小旋涡，使得输出差压非常稳定，能够得到较高的精度和重复性。
3、量程比宽，压损低。量程比宽：通常为10：1，选择合适的参数可做到15：1；压损小：同样的β值，压损是孔板1/5~1/10。
2.工作原理
LNV型V型锥流量计基于伯努里方程和流体流动连续性方程的原理， 经过推导和单位换算，其流量基本方程式如下：
qm = ………………………（1）
qm: 流体的质量流量 ［kg / h］
C: 流出系数 ［经过流量标定或抽样标定、几何尺寸检查即可知］
ε： 可膨胀性系数 ［对液体ε＝1］
β： 径比 ［＝d / D ］.d：节流件工作条件下的等效流通直径 。
D：仪表测量管工作条件下的内径［mm］
ΔР： 节流件上、下游取压口处产生的差压 ［kpa］
ρ ： 仪表安装处上游侧工作条件下流体的密度 ［kg / m ］
在给定流量计的条件下，只要知道流体的有关参数，用差压变送器测得差压值即可得知流量。在流体温度、压力变化的情况下，同时配用温度变送器、压力变送器、智能流量显示仪或计算机，即可得知流体的质量流量或标准状态下的体积流量。
3.结构形式与主要技术参数
