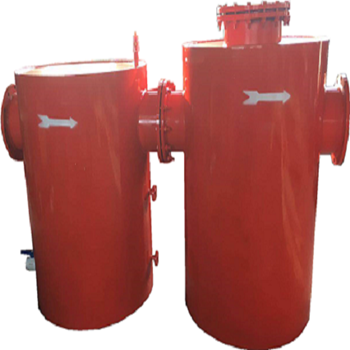

STFB型双筒水封式防爆器属于双罐结构的水封式防爆器，安装在抽放瓦斯泵吸气侧和排气端的管路上，靠防爆器底部的水封保护井上井下、抽放泵站设备及用户安全；当瓦斯抽放时气体经由进气弯管进入水中，然后从水中析出，经出气弯管排除，由水封将进、出气管路隔离；当一端发生爆炸时，在水封的隔离下不能形成连贯爆炸，此时泄压装置的胶板被冲开泄压，保护了井上井下、抽放泵站设备及用户安全。
二、双筒式防爆器技术特点
双筒水封式防爆器采用双罐结构，其水封水位观测直观、能够快速有效排污、操作简单、连接方便、安装防护性好、耗水量小且水封水位恒定、工作阻力稳定、泄压部件承压强度大等优点，并形成大、中小系列产品、满足不同客户的要求。
三、双筒式防爆器的组成部分
1、双筒水封式防爆装置由进气管、出气管、防爆盖胶板、筒体、水位观察窗、手动加水装置、手动排渣装置、出水口等部件组成。
2、水封式防爆器利用圆铁筒里的水散热、隔绝或阻碍火陷进一步传播。
四、双筒式防爆器主要参数
水封式防爆装置器共分为FBQ-0～12型共13种规格，对应瓦斯抽放管路进出口管径为：DN200–DN1000。本产品为DN600,各种规格参数如下：
1、产品规格：DN200~DN1000
2.防爆筒高度：1150~2000mm
3.防爆筒直径：800~1850mm
4.防爆管口直径：300~1000mm
5.进出口直径:200~1000mm
6.防爆器高度：1400~2500mm
7.防爆器宽度:1050~2200mm
8.质量:450~4500kg
