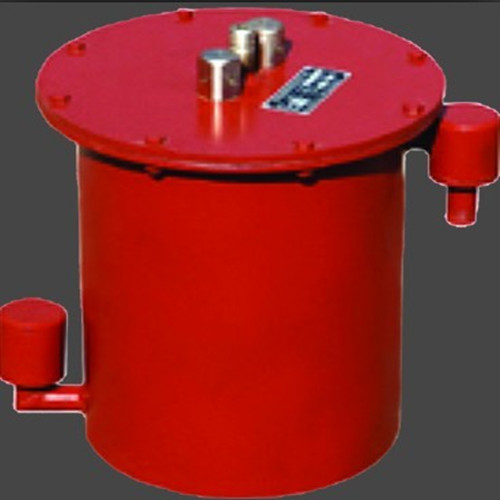

点击图片查看原图
负压自动放水器是煤矿瓦斯抽放系统不可缺少的自动放水装置，负压自动放水器适用于瓦斯抽放和利用系统的主管、干管、支管的自动放水。
负压自动放水器结构：
通大气阀、负压平衡管、托盘、侧导向杆、磁铁、中心导向杆、外筒、放水阀保护罩、放水阀、导向座、浮漂、进水阀等组成
负压自动动放水器工作原理：
在积水桶内的上部定位连接有一控制阀，控制阀的正压平衡口通过与积水桶外的大气相通；控制阀的负压平衡口直接与积水桶内的负气压连接，控制阀阀芯的下端吊挂有一浮子，通过水位的上升带动浮子连接控制阀完成集、放水工作。具有以下优点；采用气阀式连接设计，安装，拆卸，维修简便；不容易受到意外情况的影响，使控制准确可靠；可以很方便地与煤矿抽采瓦斯管路或其它负压气体管路联通，使管路中的积水顺利排出。
适用负压范围：0～-0.09Mpa
自动放水速度：7L／min（间歇放水）
外形尺寸与重量
外形尺寸（长×宽×高）： 310*410*440 mm
重 量： 约31kg
负压自动放水器操作就是简单，从安装到组装，简单利索方便。产品好不好，用了就知道。
